PCB Clone สามารถช่วยคุณช่วยเหลือบอร์ดที่มีไฟล์การออกแบบที่หายไปได้อย่างไร

เชิงนามธรรม

เมื่อผลิตภัณฑ์อิเล็กทรอนิกส์ที่สำคัญยังคงให้บริการอยู่ แต่ข้อมูล CAD ดั้งเดิมหายไป บอร์ดที่ล้มเหลวเพียงตัวเดียวก็อาจกลายเป็นเวลาหยุดทำงานหลายสัปดาห์ การออกแบบใหม่ราคาแพง หรือการแย่งชิงสิ่งทดแทนที่ไม่น่าเชื่อถือ โคลน PCBเป็นแนวทางวิศวกรรมย้อนกลับที่มีโครงสร้างที่สร้างขึ้นใหม่ ข้อมูลที่พร้อมสำหรับการผลิตของแผงวงจรที่มีอยู่ เพื่อให้คุณสามารถทำซ้ำ ซ่อมแซมในขนาดที่ต้องการ หรือรักษาสายผลิตภัณฑ์เก่าให้คงอยู่ในขณะที่คุณวางแผน การอัพเกรดระยะยาว บทความนี้จะอธิบายเมื่อการโคลนเหมาะสม ข้อมูลใดที่คุณสามารถกู้คืนได้ตามความเป็นจริง วิธีลดความเสี่ยง และสิ่งที่ก กระบวนการโคลนนิ่งที่มีความรับผิดชอบตั้งแต่การตรวจสอบครั้งแรกจนถึงการตรวจสอบขั้นสุดท้าย

สารบัญ

• สรุปโดยย่อ
• การโคลน PCB แก้ปัญหาอะไรได้บ้าง
• โคลน PCB มีความหมายอย่างไรในทางปฏิบัติ
• เมื่อการโคลนนิ่งเป็นตัวเลือกที่ชาญฉลาดที่สุด และเมื่อใดไม่เป็นเช่นนั้น
• ขั้นตอนการทำงานโคลน PCB ที่ใช้งานได้จริงตั้งแต่ต้นจนจบ
• วิธีปกป้องคุณภาพและความน่าเชื่อถือ
• อะไรเป็นตัวขับเคลื่อนต้นทุนและระยะเวลารอคอยสินค้า
• สิ่งที่คุณควรเตรียมก่อนขอใบเสนอราคา
• วิธีการเลือกพันธมิตรการโคลนนิ่งที่มีความรับผิดชอบ
• คำถามที่พบบ่อย
• ขั้นตอนต่อไป

สรุปโดยย่อ

1. ชี้แจงเป้าหมายของคุณ: การเปลี่ยน ซ่อมแซมสต็อก การขยายอายุการใช้งาน หรือออกแบบสะพานใหม่
2. ยืนยันความเป็นเจ้าของและการอนุญาต
3. บันทึกข้อมูลบอร์ด: ขนาด เลเยอร์ คำแนะนำในการเรียงซ้อน และการทำแผนที่ส่วนประกอบ
4. สร้างไฟล์การผลิตและจุดประสงค์ทางไฟฟ้าขึ้นใหม่: Gerber, ดอกสว่าน, netlist, BOM
5. สร้างต้นแบบ ตรวจสอบ และล็อกการแก้ไขที่มีการควบคุม
6. สร้างการควบคุมอย่างต่อเนื่อง: การตรวจสอบขาเข้า การทดสอบการทำงาน และการตรวจสอบย้อนกลับ

การโคลน PCB แก้ปัญหาอะไรได้บ้าง

ทีมส่วนใหญ่ไม่ตัดสินใจลอกแบบบอร์ดเพราะมันฟังดูสนุก พวกเขาทำเพราะทางเลือกอื่นแย่ลง ต่อไปนี้เป็นสถานการณ์ที่พบบ่อยที่สุด ที่ไหนโคลน PCBขจัดความเจ็บปวดจากการปฏิบัติงานจริง:

• ไม่มีไฟล์ต้นฉบับเนื่องจากผู้ออกแบบเดิมจากไป ข้อมูลสูญหาย หรือผลิตภัณฑ์ถูกซื้อกิจการในปีต่อมา
• ส่วนประกอบที่หมดอายุการใช้งานบังคับให้คุณออกแบบใหม่โดยด่วนหรือจัดหาหุ้นจากตลาดสีเทาที่มีความเสี่ยง
• ซ่อมแซมสนามต้องการบอร์ดทดแทนที่มีความเสถียร ไม่ใช่ทางเลือก "ที่เข้ากันได้" แบบสุ่มโดยไม่ทราบน้ำหนักซ้อนหรือทองแดง
• แรงกดดันด้านการปฏิบัติตามต้องมีการผลิตและเอกสารที่สอดคล้องกันเพื่อให้ผ่านการตรวจสอบหรือประตูคุณภาพภายใน
• ถึงเวลาฟื้นตัวมีความสำคัญมากกว่า “การออกแบบที่ทันสมัยที่สมบูรณ์แบบ” โดยเฉพาะอย่างยิ่งสำหรับการควบคุมทางอุตสาหกรรมและเครื่องมือวัดแบบเดิม

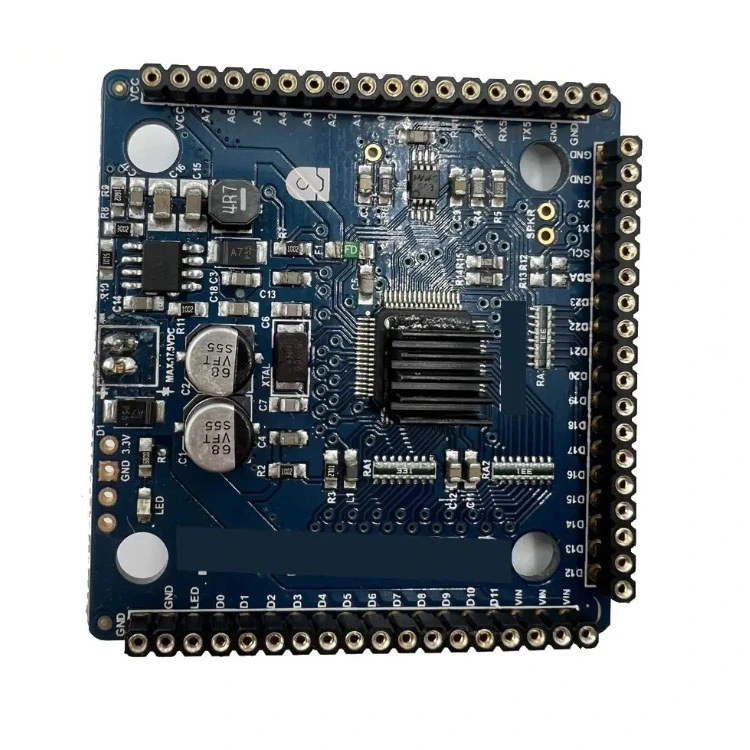

โคลน PCB มีความหมายอย่างไรในทางปฏิบัติ

ผู้คนใช้ "การโคลนนิ่ง" แบบไม่เป็นทางการ แต่ในแง่วิศวกรรมมักจะประกอบด้วยงานสามชั้น:

• การจำลองแบบทางกายภาพสร้างโครงร่างบอร์ด รูยึด ตัวเชื่อมต่อ จำนวนเลเยอร์ และพฤติกรรมการเรียงซ้อนให้ใกล้เคียงที่สุด
• การฟื้นฟูระบบไฟฟ้าจับการเชื่อมต่อด้วยทองแดง ดังนั้นบอร์ดที่สร้างขึ้นใหม่จึงตรงกับจุดประสงค์ของ netlist ดั้งเดิม
• การกู้คืนส่วนประกอบการระบุชิ้นส่วน รอยเท้า ค่า ตัวเลือก และบันทึกการประกอบ เพื่อให้สามารถสร้างบอร์ดได้อย่างสม่ำเสมอ

การส่งมอบมักจะรวมถึงเอาท์พุตที่พร้อมสำหรับการผลิต เช่น ข้อมูล Gerber หรือ ODB++ ไฟล์สว่าน ข้อมูลการหยิบและวางเมื่อเป็นไปได้ รายการวัสดุ และ netlist ที่ตรวจสอบแล้ว หากเป้าหมายของคุณคือการบำรุงรักษาในระยะยาว หลายทีมยังขอแผนผังที่สร้างขึ้นใหม่ ดังนั้นการแก้ไขปัญหาในอนาคตจึงไม่ต้องอาศัยการคาดเดา

เมื่อการโคลนนิ่งเป็นตัวเลือกที่ชาญฉลาดที่สุด และเมื่อใดไม่เป็นเช่นนั้น

การโคลนนิ่งเป็นเครื่องมือ ไม่ใช่ค่าเริ่มต้น ใช้เมื่อตรงกับโปรไฟล์ความเสี่ยงและไทม์ไลน์ของคุณ

ขั้นตอนการทำงานโคลน PCB ที่ใช้งานได้จริงตั้งแต่ต้นจนจบ

โคลนที่เชื่อถือได้เป็นผลมาจากขั้นตอนที่มีระเบียบวินัย ไม่ใช่การสแกนเพียงครั้งเดียว ด้านล่างนี้คือขั้นตอนการทำงานที่ทีมวิศวกรมักใช้เพื่อลดความประหลาดใจ

• ขั้นตอนที่ 1: การบริโภคและการกำหนดเป้าหมาย
  • ยืนยันว่า "ความสำเร็จ" หมายถึงอะไร: การทดแทนที่แน่นอน ฟังก์ชันที่พอดีพอดี หรือฟังก์ชันที่เทียบเท่ากับทางเลือกอื่น
  • รวบรวมบริบท: สภาพแวดล้อมการปฏิบัติงาน โหมดความล้มเหลว ปริมาณที่คาดหวัง และไทม์ไลน์
• ขั้นตอนที่ 2: การตรวจสอบแบบไม่ทำลาย
  • วัดโครงร่าง ตำแหน่งของรู การสลักตัวเชื่อมต่อ และข้อจำกัดทางกล
  • ระบุตัวบ่งชี้เลเยอร์และคุณลักษณะการผลิต เช่น การติดตามอิมพีแดนซ์ ผ่านประเภท และการเททองแดง
• ขั้นตอนที่ 3: การจับข้อมูลสำหรับทองแดงและชั้นต่างๆ
  • การสร้างภาพความละเอียดสูงสำหรับเลเยอร์ด้านบนและด้านล่างเพื่อสร้างแผนที่ร่องรอยและตัวกำหนดการอ้างอิง
  • เลเยอร์ที่ได้รับการควบคุมจะเปิดเผยเมื่อจำเป็นสำหรับบอร์ดหลายชั้น ซึ่งดำเนินการอย่างระมัดระวังเพื่อรักษาความถูกต้องแม่นยำ
• ขั้นตอนที่ 4: การระบุส่วนประกอบและการสร้าง BOM ใหม่
  • เครื่องหมายตรวจสอบ บรรจุภัณฑ์ และค่าต่างๆ ยืนยันขั้วและการวางแนวของ pin-1
  • กำหนดทางเลือกที่ได้รับอนุมัติเพื่อป้องกันการขาดแคลนในอนาคต
• ขั้นตอนที่ 5: สร้างผลลัพธ์การผลิตขึ้นมาใหม่
  • สร้างไฟล์เลย์เอาต์และข้อมูลการผลิต รวมถึงคำจำกัดความของสว่านและหน้ากากประสาน
  • แยกการเชื่อมต่อและรันการตรวจสอบความสอดคล้องของ netlist กับทองแดงที่กู้คืน
• ขั้นตอนที่ 6: การสร้างต้นแบบและการตรวจสอบ
  • สร้างต้นแบบภายใต้พารามิเตอร์กระบวนการควบคุม
  • ทำการทดสอบทางไฟฟ้า เช่น ความต่อเนื่อง การตรวจสอบอิมพีแดนซ์เมื่อเกี่ยวข้อง และการตรวจสอบการทำงานในระบบจริง
• ขั้นตอนที่ 7: ล็อคการแก้ไขและเอกสารประกอบ
  • หยุดการแก้ไขที่ตรวจสอบได้พร้อมบันทึกการเปลี่ยนแปลงและบันทึกการทดสอบ
  • สร้างผลงานที่เป็นมิตรต่อการบริการ หากคุณวางแผนที่จะรักษาผลิตภัณฑ์ไว้เป็นเวลาหลายปี

วิธีปกป้องคุณภาพและความน่าเชื่อถือ

ความกลัวที่ใหญ่ที่สุดที่ลูกค้ามีนั้นง่ายมาก: “บอร์ดโคลนจะมีพฤติกรรมเหมือนต้นฉบับทุกประการหรือไม่ และจะยังคงมีพฤติกรรมเช่นนั้นต่อไปหลังจากการปรับใช้หรือไม่” คุณสามารถลดความเสี่ยงนั้นได้ด้วยการปฏิบัติต่อการโคลนเหมือนโครงการวิศวกรรมที่มีการควบคุม

• ระเบียบวินัยแบบกองซ้อนทำซ้ำจำนวนชั้น ความหนาของทองแดง พฤติกรรมไดอิเล็กทริก และโครงสร้างอิมพีแดนซ์แบบควบคุมเมื่อมีอยู่
• ความแม่นยำของตัวเชื่อมต่อความไม่ตรงกันทางกลเป็นวิธีที่รวดเร็วในการล้มเหลว แม้ว่าวงจรจะถูกต้องก็ตาม
• ความถูกต้องของส่วนประกอบสร้างการจัดหาที่ตรวจสอบย้อนกลับได้ และหลีกเลี่ยงช่องทางการจัดหาที่ไม่รู้จักสำหรับไอซีที่สำคัญ
• ทดสอบกลยุทธ์กำหนดแผนการทดสอบนอกเหนือจาก "เปิดเครื่อง" รวมถึงเงื่อนไขโหลด ลักษณะการระบายความร้อน และกรณีขอบ
• การควบคุมกระบวนการระบุโปรไฟล์การบัดกรี มาตรฐานการตรวจสอบ และเกณฑ์การยอมรับตั้งแต่ต้น

อะไรเป็นตัวขับเคลื่อนต้นทุนและระยะเวลารอคอยสินค้า

ราคาแตกต่างกันไปเนื่องจากความซับซ้อนแตกต่างกันไป แทนที่จะคาดเดา ให้มุ่งเน้นไปที่คันโยกที่สำคัญ:

• จำนวนชั้นและความหนาแน่นชั้นที่มากขึ้นและส่วนประกอบที่มีพิทช์ละเอียดช่วยเพิ่มความพยายามในการสร้างใหม่
• สภาพบอร์ดบอร์ดที่ถูกไฟไหม้ สึกกร่อน หรือมีการดัดแปลงทางกายภาพจะลดรายละเอียดที่สามารถกู้คืนได้
• ความพร้อมของชิ้นส่วนส่วนประกอบที่เลิกผลิตหรือระบุได้ยากจะเพิ่มเวลาในการจัดหาและการตรวจสอบ
• ระดับเอกสารที่ร้องขอการสร้างแผนผังใหม่ทั้งหมดใช้เวลานานกว่าโคลนแบบมีฟังก์ชันพอดี
• ความคาดหวังในการตรวจสอบความถูกต้องการทดสอบการทำงานในระบบจริงของคุณคือความแตกต่างระหว่าง "ดูคล้ายกัน" และ "ทำงานได้อย่างน่าเชื่อถือ"

สิ่งที่คุณควรเตรียมก่อนขอใบเสนอราคา

คุณจะได้รับแผนที่รวดเร็วและแม่นยำยิ่งขึ้นหากคุณเตรียมข้อมูลชุดเล็กๆ ใช้รายการตรวจสอบนี้

• อย่างน้อย2 ตัวอย่างการทำงานเมื่อเป็นไปได้ บวกด้วยตัวอย่างที่ล้มเหลว 1 ตัวอย่าง หากคุณต้องการการวิเคราะห์ความล้มเหลว
• รูปถ่ายของบอร์ดที่ติดตั้งในผลิตภัณฑ์เพื่อยืนยันข้อจำกัดทางกลไกและการวางแนวของตัวเชื่อมต่อ
• ปริมาณเป้าหมายของคุณและไม่ว่าคุณจะต้องการการจัดหาอย่างต่อเนื่องหรือเป็นชุดครั้งเดียว
• สภาพการทำงานที่ทราบ: ช่วงอุณหภูมิ การสั่นสะเทือน ความชื้น รอบการทำงาน โปรไฟล์โหลด
• เบาะแสใดๆ ที่คุณยังมี: Gerbers บางส่วน, PDF, การส่งออก BOM เก่า, บันทึกซิลค์สกรีน หรือขั้นตอนการทดสอบ
• ชี้แจงเกี่ยวกับเฟิร์มแวร์และชิ้นส่วนที่ตั้งโปรแกรมไว้: คุณมีไบนารี คีย์ หรือวิธีการเขียนโปรแกรมหรือไม่?

วิธีการเลือกพันธมิตรการโคลนนิ่งที่มีความรับผิดชอบ

คุณไม่เพียงแต่ซื้อบอร์ดเท่านั้น คุณกำลังซื้อความมั่นใจว่าการทำซ้ำนั้นได้รับการควบคุม บันทึก และทำซ้ำได้ นี่คือสิ่งที่ควรมองหาในความสัมพันธ์กับซัพพลายเออร์:

• ขอบเขตที่ชัดเจนเกี่ยวกับความถูกต้องตามกฎหมายและการอนุญาตผู้ให้บริการที่จริงจังจะถามเกี่ยวกับความเป็นเจ้าของและการใช้งานที่ได้รับอนุญาต
• การสื่อสารทางวิศวกรรมคุณควรจะสามารถพูดคุยเกี่ยวกับวิธีสแต็คอัพ วิธีสำรอง และการทดสอบในภาษาธรรมดาได้
• ความคิดในการตรวจสอบมองหาการตรวจสอบ netlist การตรวจสอบความถูกต้องของต้นแบบ และการจัดซื้อที่ตรวจสอบย้อนกลับได้
• การควบคุมการแก้ไขการออกแบบที่ลอกแบบควรมีเวอร์ชันที่กำหนดไว้เพื่อให้แบทช์ในอนาคตมีความสอดคล้องกัน

ที่เซินเจิ้นอวยพร Electronics Co., Ltd.โดยทั่วไปแล้วทีมต่างๆ จะใช้วิธีการโคลนนิ่งเป็นโครงการความต่อเนื่องทางวิศวกรรม: ชี้แจงเป้าหมาย กู้คืนข้อมูลการผลิตที่สำคัญ ตรวจสอบต้นแบบในสภาวะจริง จากนั้นล็อคการแก้ไขที่เสถียรสำหรับการผลิตซ้ำ หากคุณต้องการโซลูชันบริดจ์ในขณะที่วางแผนการออกแบบใหม่ โคลนที่ได้รับการควบคุมสามารถซื้อเวลาให้คุณได้โดยไม่สูญเสียความน่าเชื่อถือ

คำถามที่พบบ่อย

โคลน PCB สามารถเหมือนกับบอร์ดดั้งเดิมได้หรือไม่

อาจเทียบเท่ากับรูปแบบที่พอดีและมักจะใกล้เคียงกันมาก แต่ "เหมือนกัน" ขึ้นอยู่กับว่าคุณหมายถึงอะไร ขนาดทางกลและการเชื่อมต่อสามารถทำได้ ปกติจะเข้ากันได้ดีมาก ลักษณะการทำงานของวัสดุที่แน่นอน ส่วนประกอบที่เป็นกรรมสิทธิ์ และรายละเอียดเฟิร์มแวร์อาจต้องมีการทำงานเพิ่มเติมหรืออาจเป็นไปไม่ได้ สร้างใหม่โดยไม่มีข้อมูลต้นฉบับ

ฉันต้องการตัวอย่างหลายรายการหรือไม่

ตัวอย่างจำนวนมากช่วยลดความเสี่ยงเนื่องจากวิศวกรสามารถเปรียบเทียบเครื่องหมาย ยืนยันร่องรอยที่ไม่ชัดเจน และหลีกเลี่ยงการคัดลอกบอร์ดที่ได้รับการดัดแปลงหรือซ่อมแซมแล้ว หากคุณมีตัวอย่างเพียงตัวอย่างเดียว คาดว่าจะมีขั้นตอนการตรวจสอบความถูกต้องมากกว่านี้และมีไทม์ไลน์ที่ระมัดระวังมากขึ้น

จะเกิดอะไรขึ้นหากไม่มีส่วนประกอบบางอย่างอีกต่อไป

แผนโคลนที่ใช้งานได้จริงมักมีการสลับส่วนประกอบด้วย สิ่งสำคัญคือการตรวจสอบว่าทางเลือกอื่นตรงกับข้อกำหนดทางไฟฟ้าและเหมาะสมกับขนาดพื้นที่ใช้งาน จากนั้นยืนยันพฤติกรรมผ่านการทดสอบภายใต้โหลดและสภาพแวดล้อมจริงของคุณ

การโคลนนิ่งจะแก้ปัญหาเฟิร์มแวร์และการเขียนโปรแกรม

การโคลน PCB จะไม่สร้างเฟิร์มแวร์ที่ถูกล็อคขึ้นใหม่โดยอัตโนมัติ หากบอร์ดมีไมโครคอนโทรลเลอร์ที่ตั้งโปรแกรมไว้ องค์ประกอบที่ปลอดภัย หรือหน่วยความจำที่เข้ารหัส คุณอาจต้องใช้ไบนารีดั้งเดิม วิธีการเขียนโปรแกรมตามกฎหมาย หรือกลยุทธ์การเปลี่ยนชิ้นส่วนที่ได้รับอนุญาต

ฉันจะลดโอกาสที่ฟิลด์จะล้มเหลวได้อย่างไร

ขอแผนการตรวจสอบและปฏิบัติต่อต้นแบบตามความจำเป็นสำหรับระบบที่มีความสำคัญต่อภารกิจ กำหนดเกณฑ์การยอมรับ รวมถึงการทดสอบการทำงานที่เลียนแบบของจริง สภาพการปฏิบัติงาน และล็อคการแก้ไขด้วยมาตรฐานการจัดซื้อและการตรวจสอบที่สามารถตรวจสอบย้อนกลับได้

ขั้นตอนต่อไป

หากคุณกำลังจัดการกับไฟล์ที่หายไป การจัดหาที่หมดอายุการใช้งาน หรือการหยุดทำงานอย่างเร่งด่วน ต้องมีการจัดการที่ดีโคลน PCBโครงการสามารถทำให้คุณมั่นคง เส้นทางที่ผ่านการทดสอบและยืนยันแล้วกลับสู่การใช้งานจริง แบ่งปันรูปถ่ายกระดานของคุณ จำนวนเป้าหมาย และบริบทของระบบ และขอแผนการกู้คืนที่ใช้งานได้จริงซึ่งรวมถึง การตรวจสอบและการควบคุมการแก้ไข
