เหตุใดระบบรักษาความปลอดภัย PCBA จึงเป็นแกนหลักในการสร้างหรือทำลายผลิตภัณฑ์รักษาความปลอดภัยที่เชื่อถือได้

สรุปบทความ

อุปกรณ์รักษาความปลอดภัยจะเชื่อถือได้พอๆ กับแผงวงจรที่อยู่ข้างในเท่านั้น หากคุณกำลังสร้าง (หรือจัดหา) กล้อง แผงควบคุมการเข้าถึง อุปกรณ์ตรวจจับควัน/CO เครื่องแจ้งเตือนการบุกรุก หรือเกตเวย์อัจฉริยะระบบรักษาความปลอดภัย PCBAคือจุดที่ความน่าเชื่อถือ ความพร้อมใช้งาน และประสิทธิภาพ "ไม่มีการแจ้งเตือนที่ผิดพลาด" ได้รับการตัดสินใจ บทความนี้แจกแจงปัญหาที่พบบ่อยที่สุดของลูกค้า ได้แก่ ความล้มเหลวของภาคสนาม พลังงานที่ไม่เสถียร สัญญาณรบกวน คุณภาพการประกอบที่ไม่สอดคล้องกัน และการปฏิบัติตามข้อกำหนดที่ยากลำบาก และแสดงให้เห็นว่ากลยุทธ์ PCBA ที่แข็งแกร่งมีลักษณะอย่างไรตั้งแต่การออกแบบไปจนถึงการทดสอบไปจนถึงการผลิตจำนวนมาก นอกจากนี้ คุณจะเห็นรายการตรวจสอบที่ใช้ได้จริง ตารางข้อกำหนดตามประเภทแอปพลิเคชัน และคำตอบสำหรับคำถามที่ผู้ซื้อถามก่อนทำการสั่งซื้อ

สารบัญ

• โครงร่าง
• สิ่งที่มักจะผิดพลาดในฮาร์ดแวร์ความปลอดภัย
• PCBA ระบบรักษาความปลอดภัยทำอะไรได้จริง
• ตัวเลือกการออกแบบที่ช่วยลดสัญญาณเตือนที่ผิดพลาดและความล้มเหลวของฟิลด์
• การผลิตและการควบคุมคุณภาพที่สำคัญ
• การทดสอบว่าผลิตภัณฑ์รักษาความปลอดภัยไม่สามารถข้ามได้
• ข้อกำหนดตามแอปพลิเคชันความปลอดภัย
• รายการตรวจสอบผู้ซื้อสำหรับการเสนอราคาและการประเมินซัพพลายเออร์
• คำถามที่พบบ่อย
• ความคิดสุดท้ายและขั้นตอนต่อไป

โครงร่าง

1. ความล้มเหลวทั่วไปและกับดักต้นทุนในอุปกรณ์รักษาความปลอดภัย
2. ฟังก์ชั่นหลักภายในกระบบรักษาความปลอดภัย PCBA
3. การออกแบบกลยุทธ์เพื่อความมั่นคง เสียงต่ำ และอายุการใช้งานยาวนาน
4. การควบคุมคุณภาพการประกอบที่ช่วยลดผลตอบแทน
5. กลยุทธ์การทดสอบสำหรับกล้อง สัญญาณเตือนภัย และเครื่องตรวจจับ
6. ตารางข้อกำหนดตามแอปพลิเคชัน
7. รายการตรวจสอบผู้ซื้อที่เป็นประโยชน์และคำถามที่พบบ่อย

สิ่งที่มักจะผิดพลาดในฮาร์ดแวร์ความปลอดภัย

ในอุตสาหกรรมการรักษาความปลอดภัย “ปัญหา” มักไม่ค่อยมีความล้มเหลวอย่างมากแม้แต่ครั้งเดียว ข้อร้องเรียนของลูกค้าส่วนใหญ่มาจากปัญหาเล็กๆ น้อยๆ ที่เกิดขึ้นซ้ำๆ ซึ่งทำลายความไว้วางใจอย่างเงียบๆ เช่น การรีบูตแบบสุ่ม การเชื่อมต่อที่ไม่เสถียร ทริกเกอร์ที่ผิดพลาด ทริกเกอร์ที่ไม่ได้รับ วิดีโอมีหมอกในตอนกลางคืนเนื่องจากเสียงรบกวนจากไฟฟ้า หรืออุปกรณ์ที่ทำงานในห้องปฏิบัติการแต่ล้มเหลวหลังจากใช้งานภาคสนามเป็นเวลาหลายเดือน

• สัญญาณเตือนที่ผิดพลาด:ส่วนหน้าแบบอะนาล็อกที่มีเสียงดัง การต่อสายดินไม่ดี หรือการไบอัสเซ็นเซอร์ที่ไม่เสถียร อาจทำให้ตัวตรวจจับทำงานเมื่อไม่มีอะไรเกิดขึ้น
• กิจกรรมที่พลาด:การปรับสภาพสัญญาณที่อ่อนแอ การตอบสนองของ MCU ที่ช้าภายใต้โหลด หรือการหยุดทำงานของเฟิร์มแวร์อาจทำให้ละเลยภัยคุกคามที่แท้จริงได้
• การรีเซ็ตแบบสุ่มและข้อบกพร่อง "โกสต์":การออกแบบพลังงานส่วนเพิ่ม การแยกส่วนไม่เพียงพอ หรือเหตุการณ์ ESD สามารถรีบูตระบบได้โดยไม่ทิ้งร่องรอยที่ชัดเจน
• อายุการใช้งานสั้น:ความร้อน ความชื้น การสั่นสะเทือน และความเครียดของส่วนประกอบอาจทำให้ข้อต่อบัดกรีเสื่อมหรือเร่งการเสื่อมสภาพของตัวเก็บประจุ
• กลุ่มที่ไม่สอดคล้องกัน:หากการควบคุม BOM และระเบียบวินัยของกระบวนการอ่อนแอ ล็อตการผลิตที่ "เหมือนกัน" สองล็อตอาจทำงานแตกต่างกันได้
• ความล่าช้าในการปฏิบัติตามข้อกำหนด:ปัญหา EMC/EMI มักจะเกิดขึ้นล่าช้าและมีค่าใช้จ่ายสูงในการแก้ไข หากไม่ได้วางแผนเค้าโครงและการต่อสายดินไว้ล่วงหน้า

วิธีที่ดีที่สุดในการป้องกันปัญหาเหล่านี้คือการรักษาระบบรักษาความปลอดภัย PCBAเป็นโครงการความน่าเชื่อถือระดับระบบ ไม่ใช่แค่บอร์ดที่ "เชื่อมต่อส่วนต่างๆ เข้าด้วยกัน"

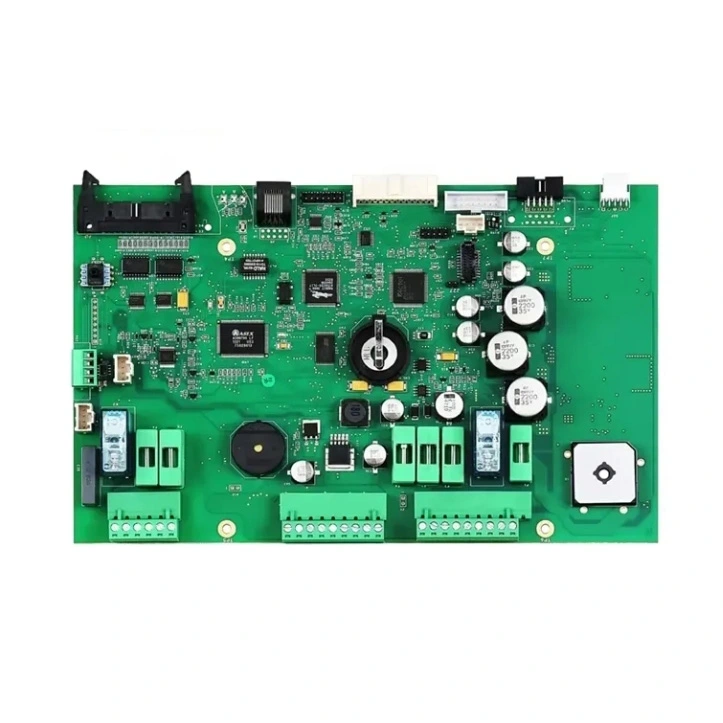

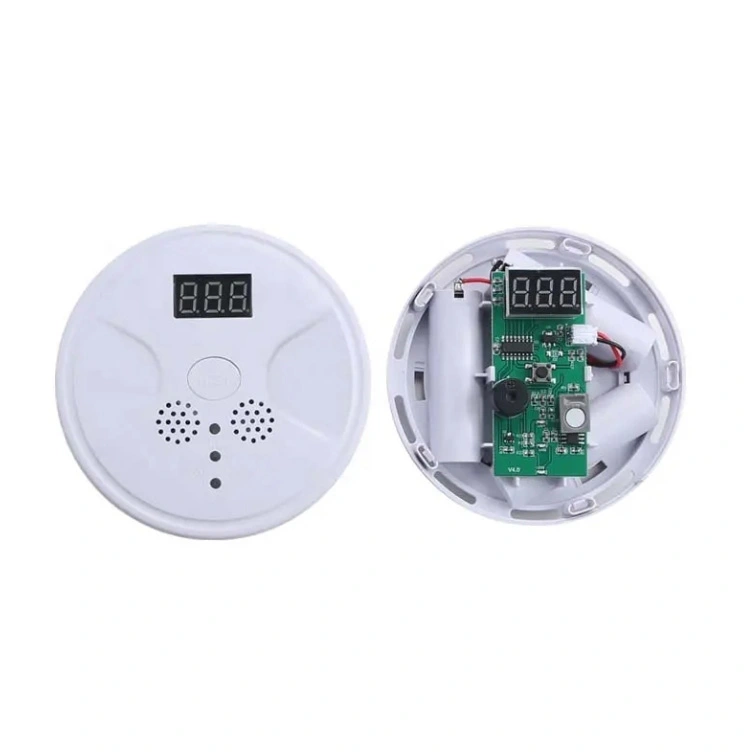

PCBA ระบบรักษาความปลอดภัยทำอะไรได้จริง

อุปกรณ์รักษาความปลอดภัยดูเรียบง่ายเมื่อมองจากภายนอก แต่บอร์ดด้านในกลับทำงานที่มีความเสี่ยงสูงหลายอย่างพร้อมกัน:

• การแปลงพลังงานและการป้องกัน:ยอมรับช่วงอินพุตที่กว้าง ไฟกระชากที่ยังเหลืออยู่ และการส่งรางที่สะอาดไปยังวงจรที่มีความละเอียดอ่อน
• การได้มาของเซ็นเซอร์:การอ่านค่า PIR, ควัน/CO, หน้าสัมผัสแม่เหล็ก, สวิตช์ป้องกันการงัดแงะ, ไมโครโฟน หรือเซ็นเซอร์กล้องที่มีเกณฑ์คงที่
• ตรรกะการประมวลผลและการตัดสินใจ:MCU/MPU รันตรรกะการตรวจจับ, Edge AI, การเข้ารหัส, การบัฟเฟอร์เหตุการณ์ และการตรวจสอบเฝ้าระวัง
• การเชื่อมต่อ:โมดูลอีเธอร์เน็ต, Wi-Fi, เซลลูลาร์, RS-485, CAN หรือ LoRa ต้องการแนวปฏิบัติ RF/เลย์เอาต์ที่สะอาดเพื่อหลีกเลี่ยงการหยุดกลางคัน
• การรักษาความปลอดภัยที่แข็งแกร่ง:บูตอย่างปลอดภัย พื้นที่เก็บข้อมูลที่เข้ารหัส ID ฮาร์ดแวร์ หรือองค์ประกอบความปลอดภัยเพื่อลดการโคลนนิ่งและการเข้าถึงที่ไม่ได้รับอนุญาต
• ส่วนต่อประสานระหว่างมนุษย์กับระบบ:แผงปุ่มควบคุม รีเลย์ ไซเรน LED ลำโพง และ I/O ภายนอก จะต้องทนทานต่อการใช้งานในทางที่ผิดและเสียงรบกวน

นี่คือเหตุผลว่าทำไมคุณภาพการออกแบบและการประกอบบอร์ดจึงมักตัดสินว่า "อุปกรณ์ที่มีคุณสมบัติหลากหลาย" จะกลายเป็นผลิตภัณฑ์ที่มีเสถียรภาพหรือเป็นฝันร้ายหลังการขาย

ตัวเลือกการออกแบบที่ช่วยลดสัญญาณเตือนที่ผิดพลาดและความล้มเหลวของฟิลด์

มีความแข็งแกร่งระบบรักษาความปลอดภัย PCBAเริ่มต้นด้วยการออกแบบและการจัดวางระบบไฟฟ้าที่มีระเบียบวินัย ด้านล่างนี้คือธีมการออกแบบที่ช่วยลดความล้มเหลวและการคืนสินค้าอย่างต่อเนื่อง

• กลยุทธ์การควบคุมเสียงรบกวนและการต่อสายดิน:แยกส่วนกำลังที่มีเสียงดังออกจากการตรวจจับแบบอะนาล็อก ใช้แผนเส้นทางการส่งคืนที่ชัดเจน รักษาลูป di/dt สูงให้แน่น และหลีกเลี่ยงการกำหนดเส้นทางการติดตามที่ละเอียดอ่อนผ่านพื้นที่สลับ
• ความสมบูรณ์ของกำลังที่ตรงกับอินพุตในโลกแห่งความเป็นจริง:การติดตั้งระบบรักษาความปลอดภัยไม่ค่อยมีพลังที่สมบูรณ์แบบ วางแผนสำหรับแรงดันไฟฟ้าตก สายเคเบิลยาว ความแปรปรวนของอะแดปเตอร์ และไฟกระชาก เพิ่มส่วนต่างในตัวควบคุมและการออกแบบการระบายความร้อน
• การป้องกัน ESD และไฟกระชากที่ทุกจุดสัมผัสภายนอก:แผงปุ่มกด พอร์ต ขั้วต่อเสาอากาศ และสายไฟเซ็นเซอร์เป็นแม่เหล็ก ESD การเลือกและการวางตำแหน่ง TVS ที่เหมาะสมมีราคาถูกกว่าการไล่ตามการรีเซ็ตแบบสุ่มในภายหลัง
• กลยุทธ์ Watchdog และ Brownout:อุปกรณ์ที่ดีล้มเหลว "อย่างคาดการณ์ได้" การตรวจจับการหมดเวลา การควบคุมการรีเซ็ต และโหมดการกู้คืนการบูตที่กำหนดไว้ ช่วยลดข้อร้องเรียน "มันเพิ่งตาย"
• การเสื่อมสภาพของส่วนประกอบเพื่ออายุการใช้งานที่ยาวนาน:ใช้แรงดันไฟฟ้า ระลอกคลื่น และระยะขอบอุณหภูมิ การประหยัดตัวเก็บประจุและตัวเหนี่ยวนำเพียงเล็กน้อยอาจกลายเป็นต้นทุนการรับประกันจำนวนมาก
• ออกแบบสำหรับการทดสอบตั้งแต่วันแรก:เพิ่มแผ่นทดสอบ ส่วนหัวของโปรแกรม และจุดที่วัดได้ เพื่อให้การผลิตสามารถตรวจสอบทุกหน่วยได้อย่างรวดเร็วและสม่ำเสมอ

หากคุณกำลังอัพเกรดผลิตภัณฑ์ที่มีอยู่หรือเปลี่ยนบอร์ดแบบเดิม การออกแบบใหม่อย่างมีระเบียบวินัย (หรือการโคลนบอร์ดที่มีการควบคุมอย่างดี) สามารถรักษาพฤติกรรมดั้งเดิมไว้ได้ ในขณะเดียวกันก็ปรับปรุงความสามารถในการผลิตและความเสถียรในการจัดหาในระยะยาว

การผลิตและการควบคุมคุณภาพที่สำคัญ

แม้แต่แผนผังที่สมบูรณ์แบบก็อาจล้มเหลวได้หากการประกอบและการควบคุมกระบวนการเลอะเทอะ สำหรับผลิตภัณฑ์ด้านความปลอดภัย เป้าหมายคือความสมบูรณ์ของสัญญาณที่สม่ำเสมอและความน่าเชื่อถือทางกลไกในทุกยูนิต

• การควบคุม BOM ที่ติดตามได้:ส่วนประกอบสำรองควรได้รับการอนุมัติล่วงหน้า บันทึกเป็นเอกสาร และตรวจสอบ—โดยเฉพาะสำหรับเซ็นเซอร์ ตัวควบคุม และชิ้นส่วน RF
• การควบคุมกระบวนการสำหรับ SMT:การออกแบบลายฉลุ การตรวจสอบการวาง ความแม่นยำของตำแหน่ง และการสร้างโปรไฟล์แบบรีโฟลว์ช่วยป้องกันข้อบกพร่องของการบัดกรีเป็นระยะๆ
• วินัยด้านความชื้นและการจัดการ:ส่วนประกอบ MSL และเซ็นเซอร์ที่มีความละเอียดอ่อนจะต้องจัดเก็บและอบอย่างถูกต้องเพื่อหลีกเลี่ยงความล้มเหลวแฝง
• การตรวจสอบด้วยแสงและเอ็กซ์เรย์:อุปกรณ์ Fine-pitch และ BGA มักต้องมีการตรวจสอบที่ลึกกว่า "ดูดีเมื่อมองด้วยตา"
• ตัวเลือกการเคลือบตามแบบ:สำหรับสภาพแวดล้อมกลางแจ้งหรือสภาพแวดล้อมที่รุนแรง การเคลือบสามารถปรับปรุงความน่าเชื่อถือต่อความชื้นและการปนเปื้อนได้อย่างมาก

ซัพพลายเออร์ชอบเซินเจิ้นอวยพร Electronics Co., Ltd. โดยทั่วไปแล้วจะได้รับการประเมินไม่เพียงแต่ในด้านราคาเท่านั้น แต่ยังรวมถึงความสามารถในการดำเนินการจัดซื้อจัดจ้างที่มีการควบคุม การประกอบที่สม่ำเสมอ และการทดสอบซ้ำสำหรับบิลด์ที่เน้นความปลอดภัยอีกด้วย

การทดสอบว่าผลิตภัณฑ์รักษาความปลอดภัยไม่สามารถข้ามได้

ฮาร์ดแวร์ความปลอดภัยจะตัดสินจากสิ่งที่เกิดขึ้นในวันที่เลวร้ายที่สุด ไม่ใช่จากการสาธิตอย่างสงบ มีความน่าเชื่อถือระบบรักษาความปลอดภัย PCBAแผนการผลิตมักจะทำการทดสอบหลายชั้น:

• การทดสอบในวงจร (ICT):ตรวจสอบรอยต่อประสาน การมีอยู่ของส่วนประกอบ และตาข่ายวิกฤตอย่างรวดเร็ว
• การทดสอบการทำงาน:ยืนยันการอ่านเซ็นเซอร์ การสื่อสาร เอาต์พุตรีเลย์ เสียง และตรรกะเหตุการณ์ภายใต้สภาวะที่สมจริง
• การเขียนโปรแกรมและการสอบเทียบ:คีย์ความปลอดภัย, ID อุปกรณ์, การสอบเทียบ RF หรือการสอบเทียบออฟเซ็ตเซ็นเซอร์ควรเป็นอัตโนมัติและบันทึกไว้
• การคัดกรองอาการเบิร์นอินหรือความเครียด:สำหรับผลิตภัณฑ์ที่มีความเสี่ยงสูง ความเครียดในระยะเวลาอันสั้นอาจทำให้เกิดความล้มเหลวในชีวิตก่อนการจัดส่งได้
• การตรวจสอบด้านสิ่งแวดล้อม:การหมุนเวียนของอุณหภูมิและการตรวจสอบความชื้นพื้นฐานมีประโยชน์อย่างยิ่งสำหรับกล้องและเครื่องตรวจจับกลางแจ้ง

เคล็ดลับที่เป็นประโยชน์: ต้องมีบันทึกการทดสอบ (แม้แต่บันทึกผ่าน/ไม่ผ่านแบบธรรมดาที่เชื่อมโยงกับหมายเลขซีเรียล) เปลี่ยน "เราทดสอบแล้ว" ให้เป็นระบบคุณภาพที่สามารถวัดผลได้

ข้อกำหนดตามแอปพลิเคชันความปลอดภัย

รายการตรวจสอบผู้ซื้อสำหรับการเสนอราคาและการประเมินซัพพลายเออร์

หากคุณกำลังจัดหาระบบรักษาความปลอดภัย PCBAคุณจะได้รับผลลัพธ์ที่ดีขึ้น (และประหลาดใจน้อยลง) เมื่อ RFQ ของคุณมีความคาดหวังด้านเทคนิคและคุณภาพที่ชัดเจน ต่อไปนี้คือรายการตรวจสอบที่เป็นประโยชน์ที่คุณสามารถคัดลอกไปไว้ในคำถามถัดไปได้:

• ไฟล์:Gerber, BOM, การหยิบและวาง, การเขียนแบบการประกอบ และบันทึกกระบวนการพิเศษใดๆ
• สภาพแวดล้อมเป้าหมาย:ในร่ม/กลางแจ้ง ช่วงอุณหภูมิ การสัมผัสความชื้น การคาดการณ์การสั่นสะเทือน
• สภาพพลังงาน:ช่วงอินพุต ความยาวสายเคเบิล ระดับแสงกระชาก พฤติกรรมแบตเตอรี่สำรอง
• การเชื่อมต่อ:โมดูลอีเทอร์เน็ต/Wi-Fi/เซลลูลาร์ ประเภทเสาอากาศ ข้อจำกัดของตู้
• ระดับคุณภาพ:ขั้นตอนการตรวจสอบที่จำเป็น (AOI, X-ray), เกณฑ์ข้อบกพร่องที่ยอมรับได้, ความต้องการในการตรวจสอบย้อนกลับ
• แผนการทดสอบ:ข้อกำหนด ICT/FCT วิธีการเขียนโปรแกรม ขั้นตอนการสอบเทียบ บันทึกการทดสอบที่ต้องการ
• วงจรการใช้งานและการจัดหา:แบรนด์ที่ต้องการ ตัวเลือกที่ยอมรับได้ การจัดการความเสี่ยงเมื่อสิ้นสุดอายุการใช้งาน
• ข้อกำหนดด้านความปลอดภัย:องค์ประกอบที่ปลอดภัย กระบวนการแทรกคีย์ ความคาดหวังในการปกป้องเฟิร์มแวร์

ยิ่งคุณเจาะจงมากเท่าไร ซัพพลายเออร์ก็จะสามารถสร้างกระบวนการที่มั่นคงเกี่ยวกับผลิตภัณฑ์ของคุณได้มากเท่านั้น โดยเฉพาะอย่างยิ่งเมื่อคุณขยายขนาดเกินกว่าต้นแบบ

คำถามที่พบบ่อย

ถาม: ฉันต้องมีข้อมูลอะไรบ้างในการเสนอราคาระบบรักษาความปลอดภัย PCBA อย่างถูกต้อง
ตอบ: อย่างน้อยที่สุด ให้ระบุ Gerbers, BOM และเลือกและวาง หากคุณมีข้อกำหนดด้านการใช้งาน (เช่น ข้อจำกัดด้านพลังงานต่ำพิเศษหรือ EMC) ให้รวมข้อกำหนดเหล่านี้ไว้ก่อนเพื่อให้แผนการสร้างและทดสอบตรงกับกรณีการใช้งานจริงของคุณ

ถาม: ฉันจะลดการเตือนที่ผิดพลาดที่เกิดจากฮาร์ดแวร์ได้อย่างไร
ตอบ: มุ่งเน้นไปที่ความสมบูรณ์ของสัญญาณและความเสถียรของพลังงาน: อคติของเซ็นเซอร์ที่เสถียร การกรองที่เหมาะสม การต่อสายดินที่สะอาด และการป้องกันสายไฟภายนอก จากนั้นตรวจสอบพฤติกรรมด้วยการจำลองทริกเกอร์ที่สมจริงระหว่างการทดสอบการทำงาน

ถาม: เป็นไปได้ไหมที่จะสร้างบอร์ดความปลอดภัยแบบเดิมที่ไม่มีให้บริการอีกต่อไป
ตอบ: บ่อยครั้งได้ แต่ความสำเร็จขึ้นอยู่กับคุณภาพของเอกสารประกอบและความพร้อมใช้งานของส่วนประกอบ แนวทางที่ได้รับการควบคุมประกอบด้วยการสร้าง BOM ใหม่อย่างระมัดระวัง ระเบียบวินัยของเลย์เอาต์ และการตรวจสอบพฤติกรรม เพื่อให้บิลด์ใหม่ตรงกับประสิทธิภาพของอุปกรณ์ดั้งเดิม

ถาม: การทดสอบใดที่สำคัญที่สุดก่อนจัดส่ง
ตอบ: การผสมผสานระหว่างการตรวจสอบ (AOI/X-ray หากจำเป็น) และการทดสอบการทำงานที่ใช้เซ็นเซอร์ การสื่อสาร และเอาท์พุต สำหรับผลิตภัณฑ์รักษาความปลอดภัยหลายประเภท การทดสอบภาวะวิกฤตขั้นพื้นฐานจะช่วยตรวจจับความล้มเหลวในวัยเด็กได้

ถาม: อะไรทำให้เกิดปัญหา “การรีบูตแบบสุ่ม” ในภาคสนาม
ตอบ: ต้นเหตุที่พบบ่อยที่สุดคือไฟดับ เหตุการณ์ ESD หน่วยงานกำกับดูแลส่วนเพิ่ม การแยกส่วนที่ไม่ดี หรือเฟิร์มแวร์ที่ไม่สามารถกู้คืนได้อย่างสมบูรณ์ กลยุทธ์การควบคุมดูแลการรีเซ็ตที่ดีพร้อมการตรวจสอบความถูกต้องตามเป้าหมายสามารถกำจัดกรณีส่วนใหญ่ได้

ความคิดสุดท้ายและขั้นตอนต่อไป

หากชื่อเสียงของผลิตภัณฑ์รักษาความปลอดภัยของคุณขึ้นอยู่กับการตรวจจับที่สม่ำเสมอ การเชื่อมต่อที่เสถียร และเวลาทำงานในระยะยาวระบบรักษาความปลอดภัย PCBAสมควรได้รับความจริงจังเช่นเดียวกับซอฟต์แวร์และการออกแบบอุตสาหกรรมของคุณ เมื่อบอร์ดได้รับการออกแบบทางวิศวกรรมสำหรับการควบคุมเสียงรบกวน การป้องกัน และการทดสอบซ้ำ คุณจะจัดส่ง "ความล้มเหลวลึกลับ" น้อยลง ลดผลตอบแทน และสร้างความไว้วางใจของลูกค้าที่คงอยู่ตลอดไป

หากคุณกำลังวางแผนงานสร้างใหม่ อัปเกรดการออกแบบที่มีอยู่ หรือเตรียมที่จะขยายขนาดการผลิตติดต่อเราเพื่อหารือเกี่ยวกับเป้าหมายการใช้งาน ความต้องการในการทดสอบ และเส้นทางที่เชื่อถือได้มากที่สุดตั้งแต่ต้นแบบไปจนถึงการผลิตจำนวนมาก
