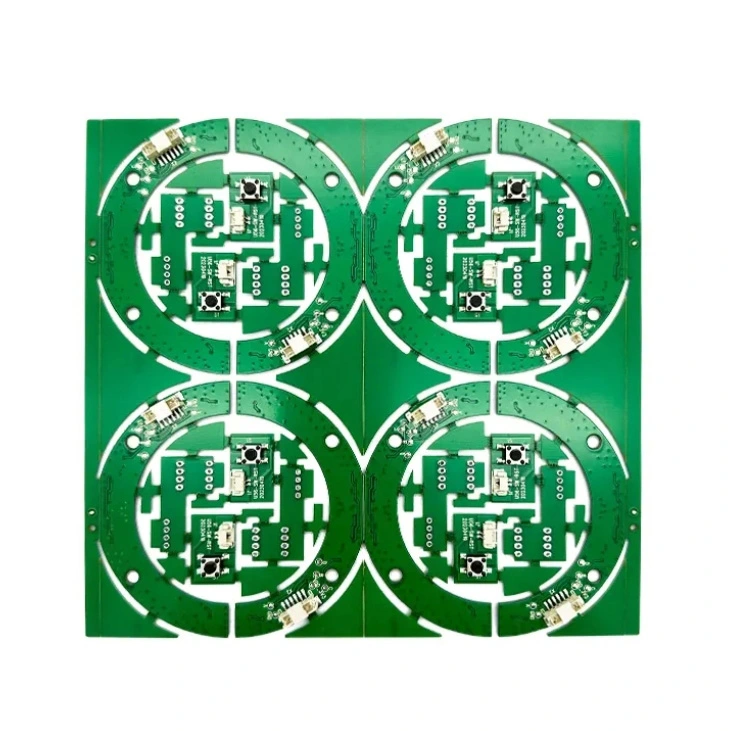

การสกัดแผนผังจากกPCB โคลนเกี่ยวข้องกับวิศวกรรมย้อนกลับที่คุณวิเคราะห์บอร์ดทางกายภาพเพื่อสร้างแผนภาพวงจรใหม่ กระบวนการนี้ต้องการการสังเกตอย่างรอบคอบการระบุส่วนประกอบและการเชื่อมต่อการติดตาม นี่คือคำแนะนำทีละขั้นตอน:
1. ตรวจสอบและจัดทำเอกสารPCB
- ถ่ายภาพความละเอียดสูง: จับภาพทั้งสองด้านของ PCB เพื่ออ้างอิง
-หมายเหตุเลเยอร์ PCB: ตรวจสอบว่าเป็นบอร์ดชั้นเดียวชั้นสองชั้นหรือบอร์ดหลายชั้น
- ระบุองค์ประกอบที่สำคัญ: ค้นหา ICS, ตัวต้านทาน, ตัวเก็บประจุ, ไดโอด, ตัวเชื่อมต่อ ฯลฯ
- ตรวจสอบฉลากและเครื่องหมาย: ส่วนประกอบบางส่วนมีตัวออกแบบอ้างอิงที่พิมพ์บน PCB
2. DESOLDER & ระบุส่วนประกอบ
- ส่วนประกอบ desolder (ถ้าจำเป็น): ใช้สถานีทำงานใหม่เพื่อการกำจัดอย่างปลอดภัย
- อ่านหมายเลขชิ้นส่วน IC: ค้นหาแผ่นข้อมูลเพื่อทำความเข้าใจการกำหนดค่า PIN
- วัดตัวต้านทานและตัวเก็บประจุ: ใช้ Multimeter หรือ LCR Meter เพื่อกำหนดค่า
- ติดฉลากแต่ละองค์ประกอบ: กำหนดผู้ออกแบบเช่น R1, C1, U1 เพื่อการติดตามได้ง่ายขึ้น
3. ติดตามการเชื่อมต่อวงจร
- ใช้มัลติมิเตอร์ในโหมดความต่อเนื่อง: ตรวจสอบเส้นทางไฟฟ้าระหว่างส่วนประกอบ
- ติดตามการติดตาม PCB: ใช้แว่นขยายหรือกล้องจุลทรรศน์เพื่อติดตามรายละเอียด
- ใช้ซอฟต์แวร์การออกแบบ PCB: นำเข้าภาพ PCB ความละเอียดสูงลงในเครื่องมือเช่น KICAD, Altium หรือ EasyEda เพื่อการติดตามที่ง่ายขึ้น
- ตรวจสอบการเชื่อมต่อที่ซ่อนอยู่: หากหลายชั้นการตรวจสอบ X-ray อาจจำเป็นต้องมีการติดตามเลเยอร์ด้านใน
4. สร้างแผนผังใหม่
- ใช้ซอฟต์แวร์การออกแบบ PCB: วาดแผนผังใน Kicad, Eagle, Altium หรือ Orcad
- จัดเรียงส่วนประกอบอย่างมีเหตุผล: พลังงานกลุ่มสัญญาณและส่วนภาคพื้นดินอย่างถูกต้อง
- ตรวจสอบการเชื่อมต่อ: เปรียบเทียบกับแผ่นข้อมูลและความคาดหวังการทำงาน
5. จำลองและตรวจสอบวงจร
- ใช้ซอฟต์แวร์จำลอง: เครื่องมือเช่น LTSPICE, Proteus หรือ Multisim สามารถช่วยตรวจสอบพฤติกรรมของวงจรได้
- เปรียบเทียบกับ PCB ดั้งเดิม: ฟังก์ชั่นทดสอบด้วยการดีบักแบบเปิดเครื่องหากเป็นไปได้
เครื่องมือที่จำเป็น:
✔ multimeter / lcr meter
✔ oscilloscope (สำหรับการทดสอบสัญญาณ)
✔สถานีทำงานใหม่ของอากาศร้อน (สำหรับการลดลง)
✔กล้องจุลทรรศน์ / แว่นขยาย
✔ซอฟต์แวร์การออกแบบ PCB (KICAD, Eagle, Altium)
✔สแกนเนอร์เอ็กซ์เรย์ (สำหรับบอร์ดหลายชั้น)
ความคิดสุดท้าย
การแยกแผนผังจาก PCB ที่โคลนเป็นกระบวนการที่ใช้เวลานาน แต่ทำได้หากทำได้อย่างระมัดระวัง มันเป็นสิ่งสำคัญที่จะต้องเคารพกฎหมายทรัพย์สินทางปัญญาหาก PCB เป็นของการออกแบบที่เป็นกรรมสิทธิ์ คุณต้องการคำแนะนำเกี่ยวกับคำแนะนำ PCB หรือเครื่องมือประเภทใดประเภทหนึ่งหรือไม่?
